Armatura del relè EV stampata di precisione
Descrizione dei prodotti
L'armatura del relè EV stampata di precisione funge tipicamente da "nucleo mobile" in un sistema elettromagnetico, formando un'unità di attuazione elettromagnetica completa insieme al giogo fisso, alla bobina e al sistema di contatto.
Le forme strutturali principali includono:

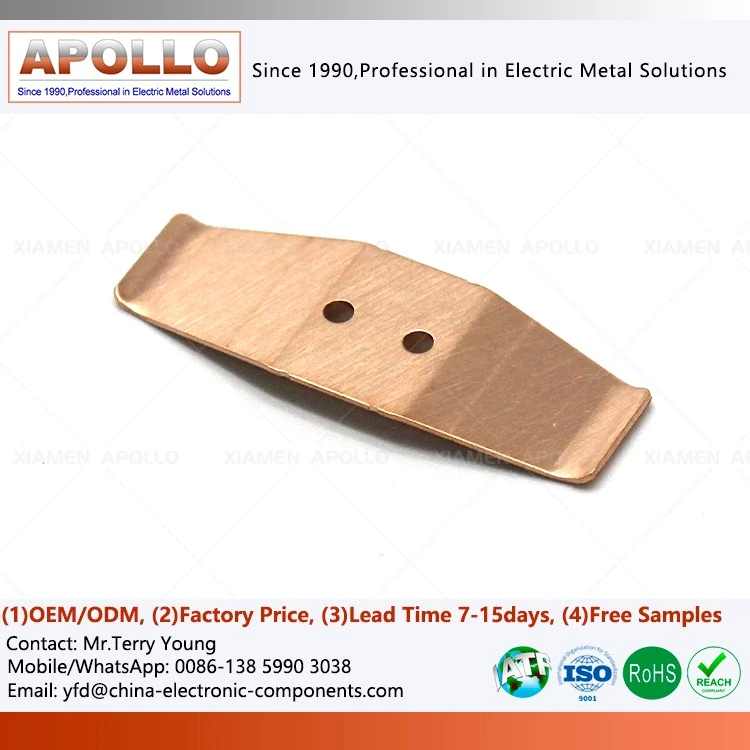

Armatura mobile del relè EV
Piastra mobile elettromagnetica
Braccio magnetico di precisione
Gruppo armatura caricato a molla-
Stack di armatura laminata
Nucleo mobile del contattore AT
Le sue funzioni principali includono:
Ricevere la forza elettromagnetica per azionare il movimento meccanico
Controllo della chiusura e dell'apertura del circuito magnetico
Trasmissione della forza di attrazione al sistema di contatto
Controllo del ritmo operativo e della stabilità del relè
Cooperare con il sistema a molla per ottenere un ripristino rapido
Aspetti tecnici e dettagli di convalida
Controllo del rapporto della zona di taglio
La proporzione della zona di taglio sulla sezione stampata della molla mobile è rigorosamente controllata a oltre il 70%, con una zona di rottura minima priva di bave da strappo. L'elevata-lividità del bordo della sezione riduce significativamente gli spazi geometrici microscopici, prevenendo l'inizio precoce delle cricche da fatica.
Test di eliminazione del magnetismo residuo dell'armatura
Ogni lotto di piastre di armatura stampate per componenti di relè EV ad alta- tensione viene sottoposto a un test di decadimento del flusso magnetico nel traferro prima di lasciare la fabbrica per garantire che il processo di ricottura soddisfi pienamente gli standard. Il tempo di risposta del rimbalzo magnetico è dell'ordine di decine di microsecondi, eliminando al 100% l'adesione alla disconnessione del relè causata dal magnetismo elettromagnetico residuo.
Calibrazione della simulazione dello stress da contatto dinamico
La geometria iniziale di tutte le armature dei relè EV stampate di precisione è sottoposta a una simulazione dinamica non lineare tridimensionale 1:1- per garantire che la deformazione di taglio dinamica in ogni punto durante miliardi di movimenti alternativi della molla rimanga al di sotto del limite di fatica di sicurezza assoluta del materiale.
Vetrina dettagliata: estetica ingegneristica dinamica nei micrometri
Per dimostrare le nostre differenze rispetto alle parti stampate ordinarie per i clienti professionali, i seguenti dettagli meritano di essere esaminati attentamente durante le revisioni tecniche:
Estrusione-Angolo interno migliorato:Sotto l'ingrandimento dell'area di piegatura della molla in movimento, nell'angolo interno è visibile una fascia continua e liscia a estrusione-migliorata, priva di microfessurazioni. Ciò indica che il materiale non ha superato il suo limite di snervamento durante la piegatura e che le linee delle venature non sono state interrotte, costituendo la base per una durata di vita di un milione di-cicli.
Micro-Design concavo della piattaforma di saldatura a contatto:La superficie di saldatura del contatto pre-riservato sulla molla mobile non è perfettamente piatta, ma presenta scanalature concave o anulari estremamente piccole. Ciò aiuta il metallo fuso a diffondersi uniformemente sotto l'azione capillare durante la saldatura laser dei punti di contatto, evitando che il traboccamento della saldatura influisca sull'equilibrio dinamico della molla in movimento.
Trattamento endoscopico dei bordi dell'armatura:I bordi non accoppiati dell'armatura in ferro puro per relè EV-sono lucidati endoscopicamente o tagliati-per rimuovere le bave di stampaggio taglienti. Ciò evita di graffiare la pellicola isolante durante l'assemblaggio del relè e previene potenziali perdite localizzate di flusso magnetico in corrispondenza degli angoli acuti.
Funzioni principali: la missione tripla del sistema dinamico a relè
| Esecuzione terminale della chiusura del circuito magnetico | L'armatura magnetica del relè EV è il terminale mobile del sistema di circuiti magnetici. Quando la bobina elettromagnetica viene eccitata, risponde all'attrazione magnetica, vince la forza di richiamo della molla e si sposta verso il nucleo di ferro, completando la chiusura del circuito magnetico. Le sue caratteristiche di movimento-tensione di avvio, tempo di funzionamento e velocità di attivazione-determinano direttamente le prestazioni di risposta del relè. |
| Vettore meccanico di accumulo di energia elastica | La deformazione elastica dell'armatura del relè del veicolo New Energy immagazzina energia potenziale meccanica, che viene rilasciata quando la bobina è diseccitata-, provocando la rapida rottura dei contatti. L'entità e la velocità di rilascio dell'energia elastica influiscono direttamente sulla velocità di interruzione del contatto e sulle prestazioni di estinzione dell'arco-, particolarmente critiche nella interruzione CC ad alta-tensione. |
| Hub di trasmissione per la trasmissione-di spostamento forzato | Le parti metalliche dell'armatura dei relè convertono l'attrazione elettromagnetica in spostamento meccanico e trasmettono lo spostamento e la forza ai contatti mobili attraverso l'interfaccia di trasmissione. Le caratteristiche di rigidità, gioco e smorzamento della catena di trasmissione sono tutte controllate attraverso la progettazione geometrica e dei materiali dell'armatura. |
Contattaci
Non forniamo solo stampati-di precisioneArmatura in ferro puro per relè EVcomponenti, ma offrono anche ottimizzazione strutturale e supporto ingegneristico per la produzione di massa di sistemi elettromagnetici di nuova energia. Dalla collaborazione nella progettazione di circuiti magnetici alla consegna stabile di lotti, aiutiamo i clienti a ottenere applicazioni a livello di sistema-più affidabili.
Etichetta sexy: Armatura di relè ev stampata di precisione, produttori di armature di relè ev stampati di precisione in Cina, fornitori, fabbrica
