Analisi della tecnologia delle sbarre collettrici laminate: un componente chiave per ridurre l'induttanza parassita e migliorare l'affidabilità energetica nei sistemi di accumulo fotovoltaico-

Con il rapido sviluppo del nuovo settore energetico, i sistemi di accumulo dell’energia fotovoltaica (PV) si stanno evolvendo verso una maggiore densità di potenza, una maggiore efficienza di conversione e una maggiore affidabilità. Mentre la progettazione del sistema spesso dà priorità all'efficienza dei moduli fotovoltaici, alla durata del ciclo della batteria e alle prestazioni dei dispositivi di potenza, le sbarre collettrici laminate-un componente critico che facilita il trasferimento di energia tra dispositivi di potenza, condensatori e moduli di potenza- sono diventate sempre più un fattore chiave che influenza le prestazioni complessive del sistema.



Nei convertitori per l'accumulo di energia ad alta-potenza, negli inverter FV e nei nuovi sistemi di alimentazione energetica, le sbarre collettrici non solo trasmettono corrente ma incidono direttamente sui parametri parassiti, sulla compatibilità elettromagnetica (EMC) e sulla sicurezza operativa dei dispositivi di potenza. Poiché i dispositivi di commutazione ad alta velocità-come IGBT e MOSFET SiC vedono un'adozione diffusa, il problema dell'induttanza parassita-inerente alla struttura delle tradizionali sbarre in rame-è diventato più pronunciato. Le sbarre laminate, caratterizzate da bassa induttanza, elevata integrazione e prestazioni elettriche superiori, sono emerse come una soluzione di interconnessione vitale per i moderni sistemi elettronici di potenza.







Nei nuovi sistemi di accumulo dell’energia, il processo di conversione dell’energia coinvolge in genere più fasi, tra cui pacchi batteria, bus CC, condensatori e moduli inverter. Poiché i dispositivi di potenza generano tassi elevati di variazione di corrente (di/dt) durante la commutazione ad alta-velocità, qualsiasi induttanza parassita all'interno del circuito di corrente induce tensione aggiuntiva.



Secondo i principi dell'induzione elettromagnetica, quando un dispositivo di potenza si spegne rapidamente, l'induttanza parassita genera un picco di tensione transitoria; l'entità di questo picco è direttamente correlata all'induttanza del circuito e alla velocità di variazione della corrente. Se il picco di tensione supera la tensione nominale del dispositivo, può causare guasti da sovratensione nei moduli IGBT o SiC, compromettendo così l'affidabilità del sistema.



Le tradizionali sbarre collettrici in rame a-strato singolo o le interconnessioni dei cavi presentano in genere un'elevata induttanza parassita perché la distanza significativa tra i terminali positivo e negativo crea un'ampia area del circuito di corrente. Al contrario, le sbarre laminate impilano strettamente strati conduttivi di polarità opposte, consentendo ai campi magnetici generati dalle correnti positiva e negativa di annullarsi a vicenda, riducendo così strutturalmente l'induttanza del circuito.



Di conseguenza, nelle apparecchiature di accumulo dell'energia fotovoltaica ad alta-potenza, le sbarre collettrici laminate non sono più semplicemente semplici connettori conduttivi; sono componenti strutturali critici che influenzano la stabilità dell’intero sistema energetico.

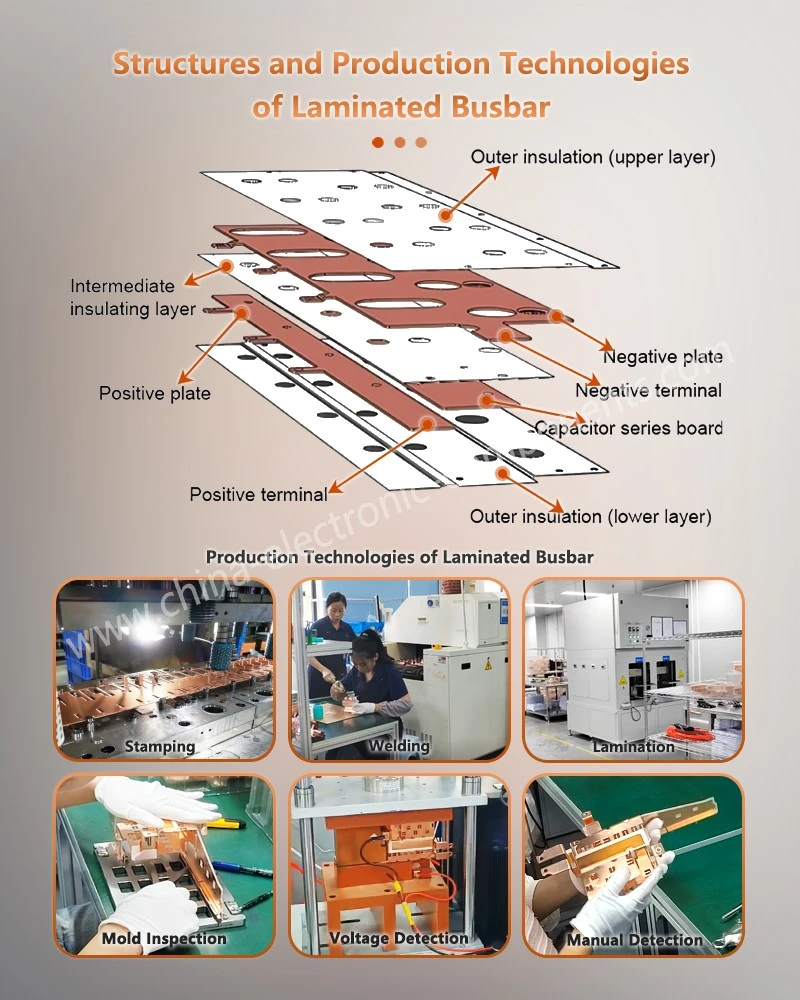

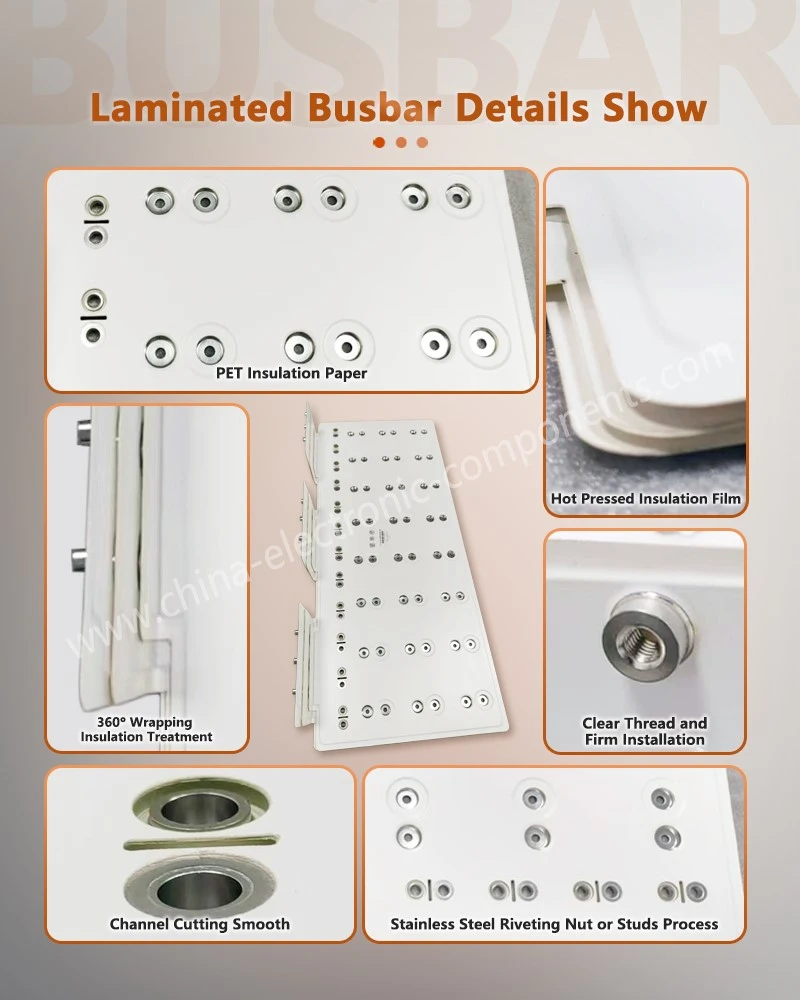

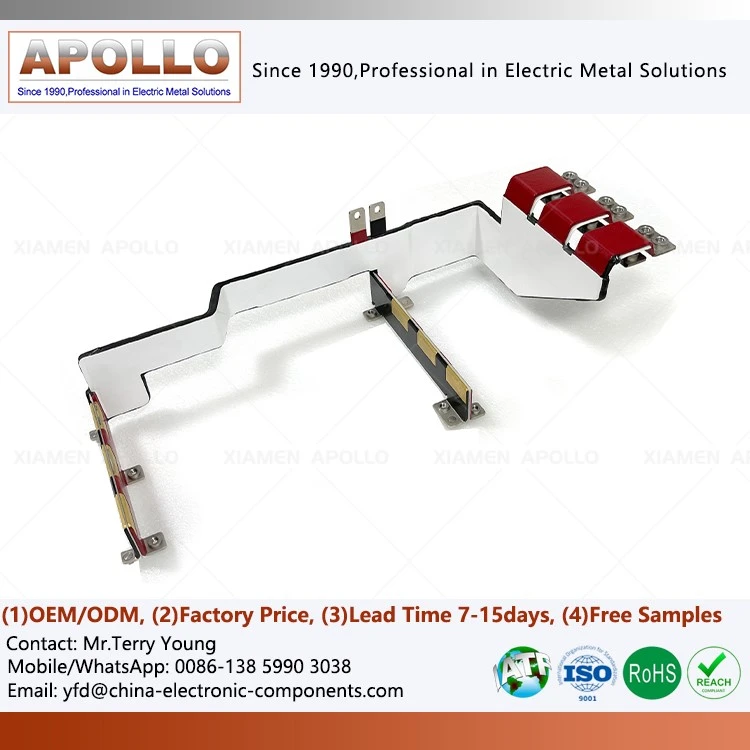

Le sbarre laminate sono generalmente composte da più strati di materiale conduttivo e mezzi isolanti. Per i conduttori vengono utilizzati principalmente rame o alluminio ad alta-conduttività, mentre gli strati isolanti sono costituiti da vari materiali isolanti tecnici selezionati in base alla tensione nominale, ai requisiti di temperatura e all'ambiente operativo.



Il concetto di progettazione principale prevede l'accorciamento del percorso del circuito di corrente e il posizionamento dei conduttori positivo e negativo il più vicino possibile.



Quando due conduttori che trasportano corrente in direzioni opposte sono disposti in parallelo, i campi magnetici opposti risultanti annullano effettivamente una parte dell'effetto induttivo, riducendo così l'impedenza complessiva del circuito.



Rispetto alle strutture tradizionali, il design laminato riduce significativamente la distanza di connessione tra i moduli di potenza e i condensatori CC, con conseguente riduzione dei parametri parassiti del sistema. Questa struttura è ampiamente utilizzata nelle apparecchiature di commutazione ad alta-frequenza-come le sbarre collettrici laminate per azionamenti a frequenza variabile-che soddisfano efficacemente i requisiti di risposta rapida e funzionamento con basse-perdite.



Nei convertitori per l'accumulo di energia, il design a bassa induttanza-parassita-attenua i picchi di tensione durante i transitori di commutazione. Ciò consente ai moduli di potenza di funzionare stabilmente a frequenze più elevate, riduce la necessità di circuiti di protezione aggiuntivi e migliora l'efficienza complessiva del sistema.







1. Riduzione delle tensioni transitorie di commutazione

Durante il funzionamento dei dispositivi di alimentazione ad alta-velocità, il superamento della tensione che si verifica al momento dello spegnimento-è un fattore primario che influisce sull'affidabilità. Ottimizzando il percorso della corrente, le sbarre laminate riducono l'area del circuito di commutazione, abbassando così l'induttanza parassita.



Per gli inverter industriali che utilizzano moduli IGBT, le sbarre collettrici a bassa-induttanza controllano efficacemente i picchi di commutazione e aumentano il margine di sicurezza del dispositivo. Ad esempio, le sbarre laminate progettate per sistemi di alimentazione CC IGBT compatti ottimizzano il layout degli interstrati per migliorare le prestazioni di commutazione ad alta-velocità.



2. Maggiore uniformità della distribuzione della corrente

Le tradizionali sbarre in rame spesso sono soggette a problemi quali l'affollamento di corrente e l'aumento localizzato della temperatura durante il funzionamento ad alta-corrente. Questi problemi sono esacerbati negli ambienti ad alta-frequenza, dove l'effetto pelle e l'effetto di prossimità influenzano ulteriormente la distribuzione della corrente.



Le sbarre laminate utilizzano una struttura multi-strato che consente alla corrente di essere distribuita in modo più uniforme attraverso la sezione trasversale del conduttore-, mitigando contemporaneamente la concentrazione termica localizzata. Nelle applicazioni ad alta-affidabilità-come le sbarre delle unità di distribuzione dell'alimentazione (PDU)-i componenti devono resistere al funzionamento continuo ad alta-corrente per lunghi periodi; di conseguenza, una distribuzione uniforme della corrente è cruciale per la longevità del sistema.



3. Ottimizzazione delle prestazioni di compatibilità elettromagnetica (EMC).

Le azioni di commutazione ad alta-velocità nei sistemi elettronici di potenza generano significative interferenze elettromagnetiche (EMI). L'elevata induttanza del circuito aumenta la velocità di variazione della tensione e della corrente (dv/dt e di/dt), rendendo il sistema più suscettibile alle interferenze condotte e irradiate.



Riducendo al minimo l'area del circuito di corrente e l'intensità della radiazione del campo elettromagnetico, le sbarre laminate contribuiscono a migliorare le prestazioni EMC delle apparecchiature e ad alleviare il carico di progettazione sui filtri periferici.





1. Progettazione della distanza di isolamento tra gli strati

La determinazione dello spessore dello strato isolante richiede una considerazione equilibrata dei valori di tensione, delle distanze di sicurezza elettrica e dei requisiti di controllo dell'induttanza. Uno spessore isolante eccessivo aumenta la distanza tra i conduttori, aumentando così l'induttanza parassita, mentre uno spessore insufficiente può compromettere la capacità di tenuta alla tensione.



Pertanto, il processo di progettazione deve garantire un equilibrio adeguato in base alla tensione nominale del sistema, all'ambiente operativo e agli standard di sicurezza pertinenti.



2. Selezione dei materiali

I conduttori sono generalmente realizzati in rame o alluminio. Il rame offre una maggiore conduttività elettrica, rendendolo adatto per applicazioni ad alta-corrente-densità, mentre l'alluminio offre un vantaggio in termini di peso, rendendolo preferibile per applicazioni che richiedono componenti leggeri.



I materiali isolanti devono presentare un'eccellente resistenza al calore, rigidità dielettrica e stabilità a lungo-termine. Ad esempio, nelle sbarre laminate utilizzate per la distribuzione dell'energia nelle telecomunicazioni, l'ambiente operativo a lungo-termine richiede prestazioni di isolamento stabili e capacità di gestione termica affidabili.



3. Ottimizzazione della struttura di connessione

I punti di collegamento tra la sbarra collettrice e i componenti, come moduli di potenza e condensatori, sono nodi critici nel percorso della corrente. Distanze di connessione eccessive o progettazioni strutturali non ottimali possono aumentare l'induttanza parassita localizzata.



Di conseguenza, i moderni progetti di sbarre collettrici laminate spesso utilizzano un layout integrato per condensatori, moduli di potenza e sbarre collettrici per ridurre al minimo la lunghezza dei percorsi di commutazione ad alta-frequenza.






Con il progresso della tecnologia dell'elettronica di potenza, l'ambito di applicazione delle sbarre laminate si è ampliato dalle tradizionali apparecchiature per le nuove energie a un'ampia gamma di settori industriali.



Nel campo dell'automazione industriale, le sbarre collettrici laminate di fase IGBT a bassa-induttanza vengono utilizzate nei sistemi inverter ad alta-potenza; la loro struttura a bassa-induttanza migliora l'efficienza degli azionamenti dei motori e dei processi di conversione dell'energia. Nel settore dei trasporti, le strutture a sbarre collettrici ad alta-affidabilità vengono utilizzate nel trasporto ferroviario, nelle apparecchiature di trasporto elettriche e nei sistemi di alimentazione per i veicoli a nuova energia; ad esempio, le sbarre composite per l'alimentazione dei treni, i moduli di potenza a quattro-quadranti soddisfano le esigenze di commutazione ad alta-velocità e di funzionamento affidabile.



Nei settori delle telecomunicazioni e delle apparecchiature dati, con l'aumento della densità di potenza nei server e nei dispositivi di comunicazione, vengono utilizzate strutture come le sbarre collettrici laminate per la distribuzione dell'energia con montaggio su rack-e i backplane dei router Internet per migliorare l'utilizzo dello spazio e l'efficienza della distribuzione dell'energia.



Inoltre, le sbarre laminate svolgono un ruolo fondamentale nelle apparecchiature mediche, nei sistemi di controllo industriale e nei sistemi di alimentazione di backup-come quelli per i dispositivi di test di imaging medicale e i sistemi di continuità (UPS)-dove devono soddisfare i requisiti sia per l'erogazione di energia stabile che per l'affidabilità operativa a lungo-termine.





Con la crescente adozione di dispositivi a semiconduttore di terza-generazione come SiC e GaN e l'aumento delle frequenze di commutazione dei sistemi elettronici di potenza, esiste una domanda crescente di sbarre collettrici che offrano bassa induttanza, alta affidabilità ed elevati livelli di integrazione.



La futura tecnologia delle sbarre laminate si evolverà nelle seguenti direzioni:

Innanzitutto, una maggiore integrazione è una tendenza chiave. Incorporando componenti come condensatori di disaccoppiamento, sensori e alcune strutture protettive direttamente nella sbarra collettrice, è possibile accorciare i percorsi della corrente, migliorando così la velocità di risposta del sistema.



In secondo luogo, le tecnologie di monitoraggio intelligente saranno sempre più integrate nella progettazione delle sbarre; l'integrazione di funzioni come il rilevamento della temperatura e della corrente consente il monitoraggio-in tempo reale dello stato operativo.



Allo stesso tempo, i processi di produzione continueranno a progredire-come l'uso di sofisticate tecniche di stampaggio per creare strutture 3D complesse-consentendo alle sbarre collettrici di adattarsi a layout di sistema sempre più compatti.



In settori quali l'informatica ad alte- prestazioni, le apparecchiature di potenza e le infrastrutture di telecomunicazione, applicazioni come sbarre collettrici laminate per circuiti stampati o backplane di supercomputer e backplane di distribuzione dell'energia esemplificano la traiettoria futura delle architetture di alimentazione ad alta-densità.







Man mano che lo stoccaggio dell’energia fotovoltaica, i nuovi veicoli energetici e i sistemi elettronici di potenza industriali si evolvono verso una maggiore efficienza e densità di potenza, le sbarre laminate sono emerse come componenti fondamentali fondamentali che determinano le prestazioni complessive del sistema.



Sebbene non impongano direttamente le capacità di conversione dell'energia allo stesso modo di batterie, inverter o moduli di potenza, forniscono una base stabile per la trasmissione di energia attraverso l'intero sistema di alimentazione riducendo al minimo l'induttanza parassita, ottimizzando i percorsi di corrente e migliorando l'affidabilità del sistema. In futuro, man mano che le nuove apparecchiature energetiche si evolveranno verso tensioni più elevate, frequenze più elevate e design più compatti,sbarre laminatesvolgerà un ruolo sempre più critico in settori quali lo stoccaggio dell’energia, i sistemi di azionamento elettrico, il controllo industriale e gli alimentatori per le telecomunicazioni, diventando una tecnologia di interconnessione indispensabile per i moderni sistemi di elettronica di potenza.
