Shunt alla manganina con 100 A per contatore monofase
Descrizione dei prodotti

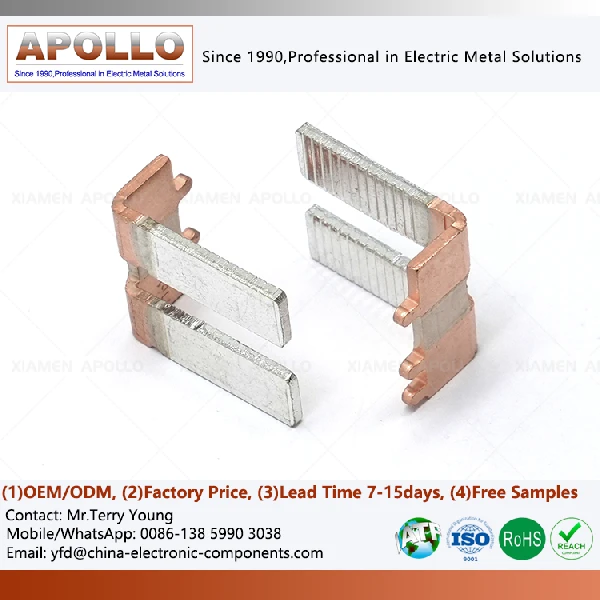

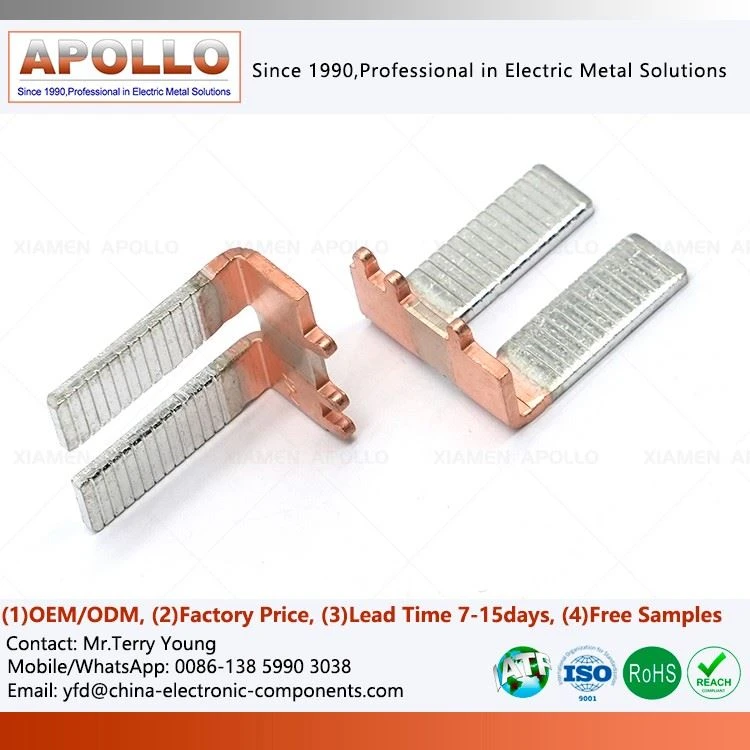

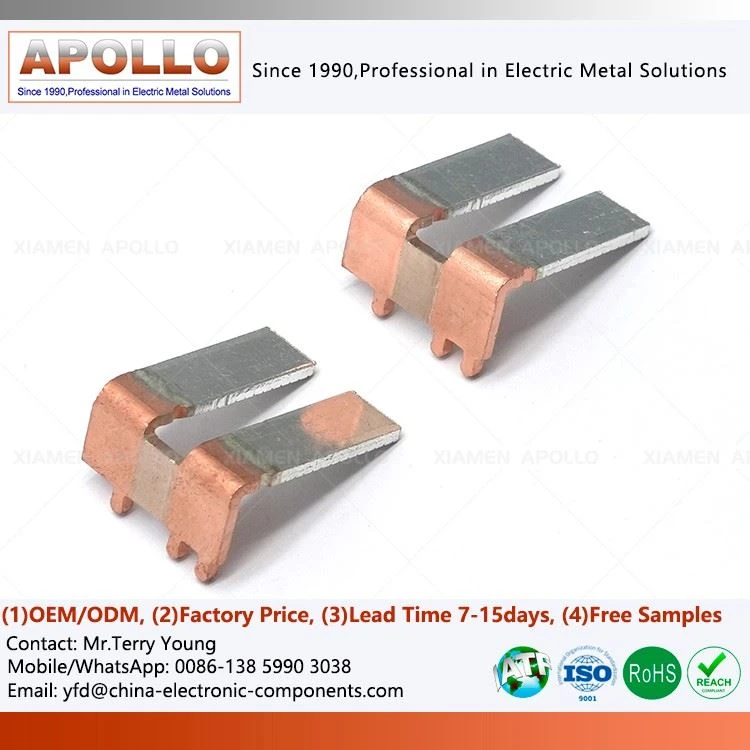

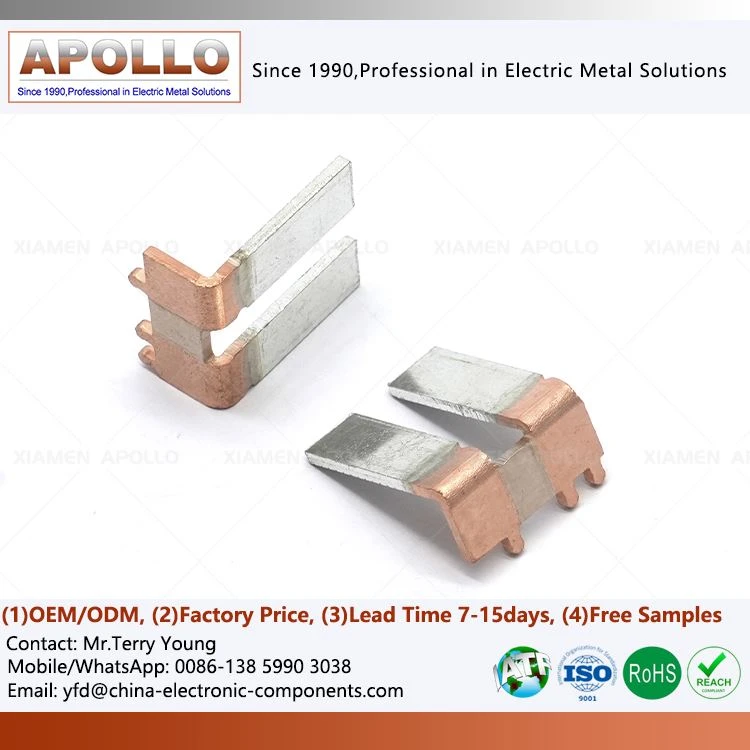

Questo shunt alla manganina da 100 A per misuratori monofase è un resistore di shunt di campionamento ad alta precisione-progettato specificatamente per contatori intelligenti monofase-. Il substrato del resistore conduttivo del nucleo utilizza una lega di rame di manganese-standard 6J13, mentre le sbarre collettrici conduttive su entrambe le estremità utilizzano strisce di rame T2 di elevata purezza-. La saldatura a fascio di elettroni viene utilizzata per ottenere un legame metallurgico tra metalli diversi e l'area terminale in rame finita viene sottoposta a stagnatura parziale. È compatibile con circuiti di misurazione dell'energia monofase-con corrente nominale da 100 A.
Lo shunt elettrico E-Beam Welding Manganin è stato sviluppato interamente per soddisfare le esigenze di campionamento stabile a lungo-termine delle apparecchiature di misurazione della rete elettrica. Dall'abbinamento dei materiali, al processo di saldatura sotto vuoto, alla protezione della placcatura fino alla coerenza dimensionale, l'intero processo è stato progettato e ottimizzato. È compatibile con i contatori elettronici tradizionali, i terminali di misurazione intelligenti monofase dell'IoT- e i nuovi moduli di acquisizione di potenza monofase- per lo stoccaggio di energia residenziale, risolvendo i punti critici della progettazione come l'eccessiva deriva termica, lo scorrimento della saldatura, la deriva della resistenza a lungo-termine e il guasto dell'ossidazione dei terminali che esistono nei normali shunt di rivettatura e brasatura.
Punti salienti principali
1. Saldatura a fascio di elettroni sotto vuoto (EBW) per connessioni affidabili di metalli diversi
Il nucleo del prodotto utilizza la saldatura a fascio di elettroni sotto vuoto di strisce di manganina 6J13 e strisce di rame T2. Il processo di saldatura elimina la necessità dei tradizionali metalli d'apporto per brasatura. In un ambiente ad alto{5}}vuoto, un fascio di elettroni ad alta-velocità scioglie istantaneamente i materiali, ottenendo un legame metallurgico ad alta-forza. Questa è una tipica soluzione di produzione per lo shunt di manganina EBW con contatori elettronici.
2. Formazione di uno strato di lega di transizione stabile
L'area di saldatura dell'E-Beam Welding Manganin Shunt for Smart Energy Meter forma uno strato di lega di transizione di manganina-rame, determinando una transizione graduale delle proprietà di resistività e di espansione termica, riducendo la concentrazione di stress termico interfacciale e migliorando la stabilità operativa ciclica a lungo-termine.
3. Zona interessata dal calore-minimo
La concentrazione di energia EBW (saldatura elettrica ad elettrodo) e il breve tempo di saldatura massimizzano la conservazione delle proprietà resistive originali del materiale di manganina, riducendo al minimo l'impatto dei cambiamenti strutturali localizzati sulla precisione di misurazione del manganin shunt for Energy Meter.
4. Stagnatura localizzata su rame
La placcatura in stagno localizzata sulle estremità conduttive dello shunt al manganese del resistore per contatore elettrico migliora la saldabilità e la resistenza all'ossidazione, facilitando la successiva saldatura del PCB o la connessione della sbarra collettrice, riducendo al tempo stesso le variazioni della resistenza di contatto durante il servizio a lungo-termine.

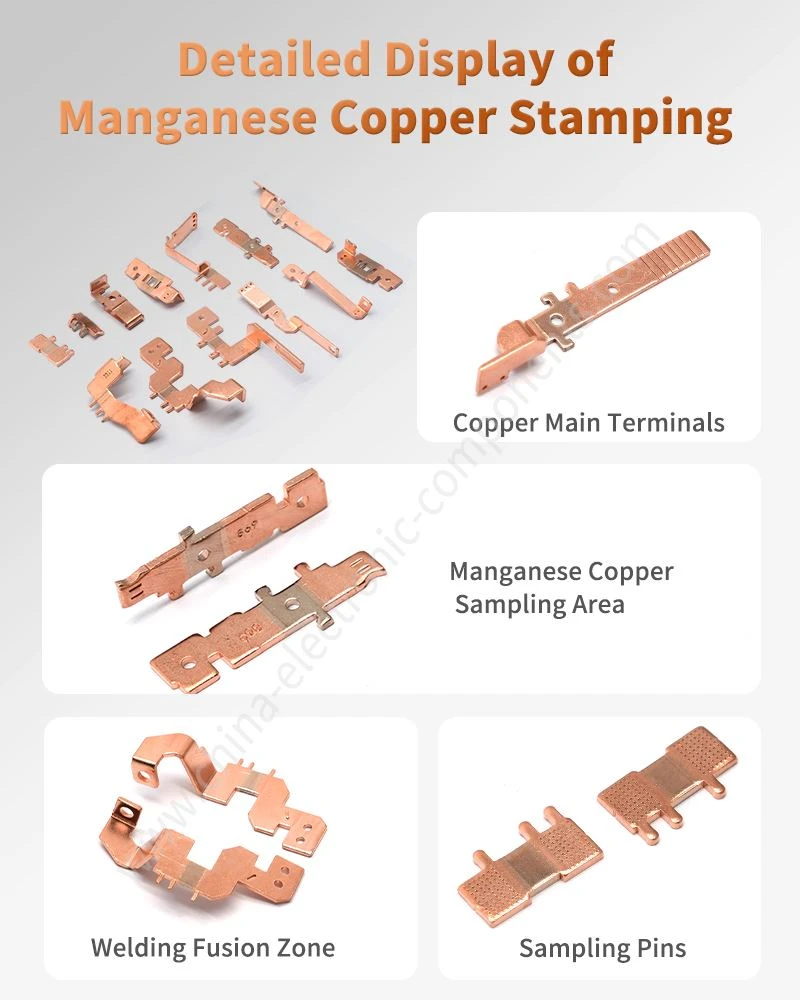

Dettagli e caratteristiche del prodotto
Progettazione della zona di saldatura
Il cordone di saldatura EBW si trova nella zona di transizione tra rame e manganina. Quest'area è progettata dopo lo stampaggio per trovarsi in una regione di picco di densità non-di corrente, evitando il massimo stress termico ed elettrico sul cordone di saldatura e prolungando la durata dell'interfaccia dello shunt in lega di rame.
Struttura antistress
Nell'area di transizione tra manganina e rame, lo stampo per stampaggio presenta una struttura tampone a micro-arco pre-progettata per assorbire lo stress causato dalla differenza nei coefficienti di espansione lineare dei due materiali durante il ciclo termico, prevenendo micro-fessure nei giunti saldati del Fitting Relay for Smart Energy Meter.
Sbavatura e Passivazione
I bordi stampati sono sottoposti a sbavatura e passivazione di precisione per evitare danni all'alloggiamento in plastica dello shunt a relè mangnetico o graffi ai circuiti PCB durante il trasporto e l'assemblaggio automatizzato.

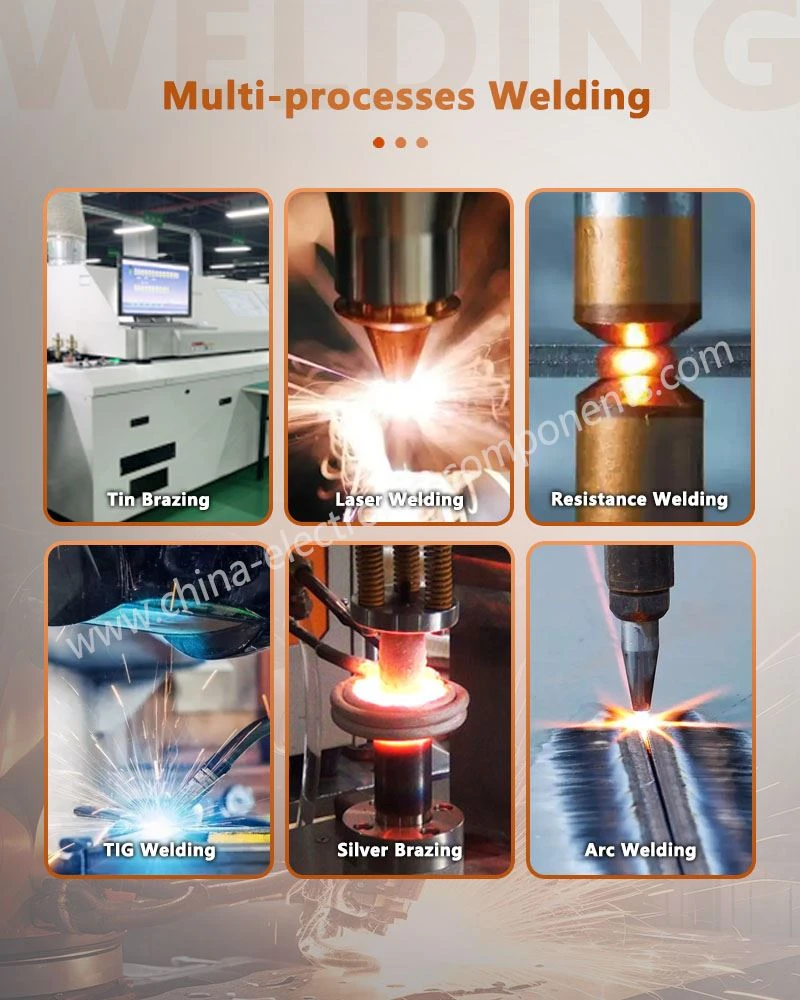

Vantaggi della produzione
Controllo-a circuito chiuso dei parametri di saldatura:La saldatrice a fascio di elettroni è dotata di monitoraggio della corrente del fascio in tempo reale-e feedback del vuoto, garantendo la tracciabilità dei parametri del processo di saldatura e un'elevata coerenza della qualità della saldatura da lotto a lotto.
Nessun materiale di riempimento:L'EBW è una saldatura auto-flussante che non introduce fili di saldatura o metallo d'apporto. La composizione della saldatura è costituita solo dalla lega metallica di base, evitando la contaminazione di metalli estranei. Essendo un processo fondamentale dello shunt del resistore shunt Maganin, questa caratteristica garantisce la purezza della saldatura e la stabilità della resistenza a lungo-termine.
Proporzioni elevate:La saldatura a fascio di elettroni raggiunge un rapporto di aspetto superiore a 10:1, ottenendo saldature di testa esteticamente gradevoli su piastre sottili senza spruzzi sul lato posteriore, eliminando la necessità di pulizia secondaria. Questa caratteristica consente la struttura di precisione dello shunt alla manganina per monofase, rendendolo particolarmente adatto ai requisiti di assemblaggio compatto dei contatori di energia monofase.
Compatibilità automazione:Il processo di saldatura è programmabile, adattabile al carico e scarico robotizzato e adatto alla produzione di massa. Per i prodotti con requisiti di elevata coerenza, come Maganin Copper Shunt for Electronics Energy Meter, i processi EBW automatizzati controllano efficacemente le fluttuazioni della qualità da lotto a lotto, garantendo la stabilità della catena di fornitura dei contatori intelligenti.
contattaci
Se stai attualmente selezionando o verificando l'affidabilità complessiva diShunt alla manganina con 100 A per contatore monofaseper i contatori intelligenti mono-fase o i dispositivi di accumulo dell'energia residenziale, non esitate a contattarci per ottenere rapporti completi sulle prestazioni dei materiali e campioni per test comparativi. Possiamo anche collaborare con il nostro team di ricerca e sviluppo per fornire dati tecnici sul processo di saldatura EBW e soluzioni di modifica personalizzate.
