Vite di supporto esagonale
Descrizione dei prodotti

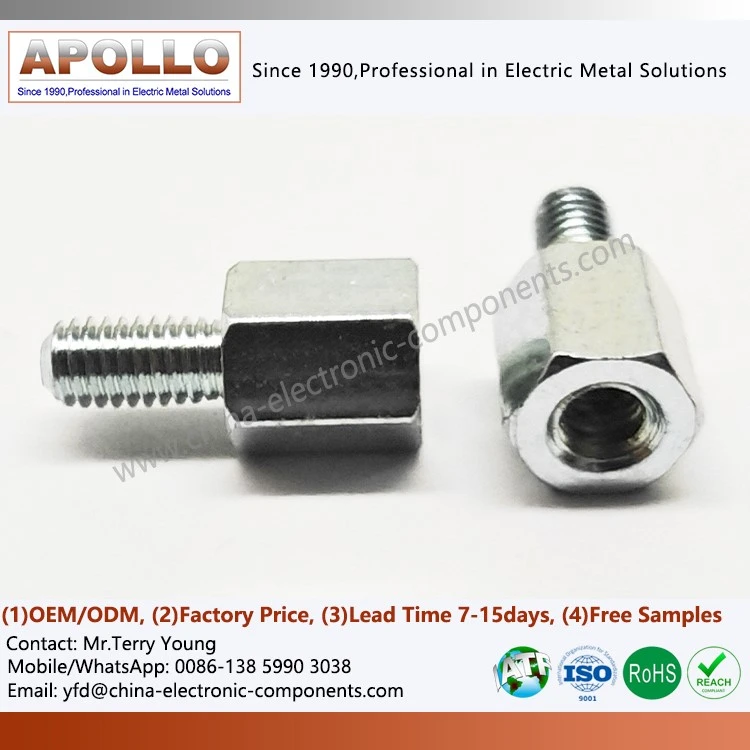

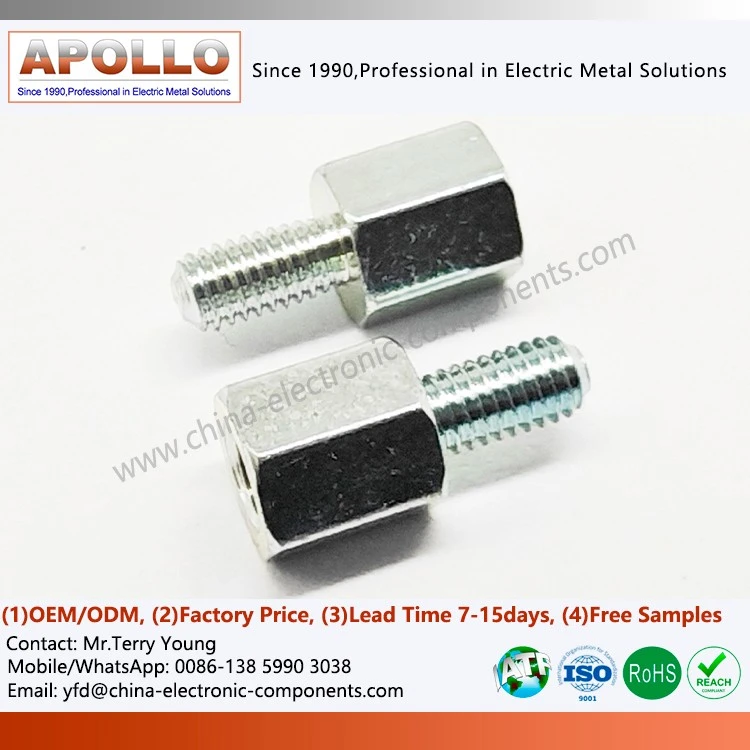

Le nostre viti distanziatrici esagonali sono caratterizzate da una struttura lavorata a macchina di precisione-in un unico pezzo o modulare-. Un'estremità ha una filettatura interna (femmina) e l'altra una filettatura esterna (maschio), con il corpo esagonale centrale che fornisce l'altezza di supporto e la coppia operativa. Questo design risolve efficacemente i problemi di coppia insufficiente, allineamento difficile e controllo impreciso dell'altezza associati ai tradizionali montanti di isolamento cilindrici, garantendo stabilità e coerenza nell'assemblaggio multi-strato.
Caratteristiche principali del prodotto:
Facile funzionamento esagonale: la forma esagonale facilita l'applicazione di una coppia uniforme utilizzando chiavi o strumenti a bussola, migliorando l'efficienza dell'installazione e l'affidabilità del serraggio.
Controllo preciso della spaziatura: le altezze standard o personalizzate garantiscono una spaziatura accurata della scheda, mantenendo la planarità della scheda circuitale e i canali di dissipazione del calore.
Filettature maschio e femmina compatibili: un perno può essere utilizzato per molteplici scopi, consentendo l'assemblaggio impilato e semplificando i processi di connessione multi-strato.
Prestazioni di isolamento elettrico: il trattamento superficiale offre una scelta di buon isolamento o conduttività per soddisfare i diversi requisiti di sicurezza del circuito.
Vantaggi applicativi: soluzioni spaziali 3D integrate ad alta-densità
| Stazioni base 5G e cluster di server AI | Nelle schede informatiche eterogenee guidate da massicci flussi di dati, i chip ad alta-potenza richiedono enormi dissipatori di calore. I pilastri di isolamento in ottone non solo bloccano con precisione lo spazio dell'asse Z-tra il dissipatore di calore e il PCB, prevenendo la flessione e la deformazione del PCB, ma costruiscono anche un bypass di dissipazione del calore a bassa-resistenza termica-, dissipando rapidamente le alte temperature localizzate, fungendo da supporto spaziale e termico per garantire un funzionamento stabile della potenza di calcolo. |
| Azionamenti elettrici e BMS per veicoli a nuova energia | Nel telaio che vibra violentemente e nelle scatole di controllo ad alta-tensione, i pilastri isolanti in ottone e acciaio inossidabile resistono all'enorme forza di serraggio dei moduli IGBT e all'impatto continuo del movimento del veicolo. L'elevato limite di snervamento e il design anti-allentamento garantiscono l'assoluta sicurezza degli spazi elettrici ad alta-tensione, eliminando il rischio di un improvviso calo della distanza superficiale dovuto alle vibrazioni. |
| Compartimento RF per avionica e radar | Nelle apparecchiature aviotrasportate che richiedono estrema leggerezza e schermatura elettromagnetica, la colonna isolante in lega di alluminio viene sottoposta a un trattamento di anodizzazione dura, che non solo ottiene un'estrema riduzione del peso della struttura ma forma anche una connessione equipotenziale della superficie anodizzata conduttiva con la fusoliera, bloccando l'intrusione di impulsi elettromagnetici esterni e la perdita di radiofrequenza interna. |
Vetrina dettagliata|Design microscopico che determina l'esperienza dell'utente
Smusso iniziale della filettatura
I primi 1-2 fili della filettatura maschio sono smussati per eliminare filettature incomplete, facilitando l'inserimento rapido del dado e riducendo gli inceppamenti sulle linee di assemblaggio automatizzate.
Arrotondamento del bordo esagonale
Tutti i bordi esagonali sono leggermente smussati o arrotondati per evitare di graffiare il cablaggio o le dita dell'operatore durante l'assemblaggio, migliorando al tempo stesso l'adesione della placcatura per il distanziatore esagonale maschio-femmina.
Smusso dell'orifizio con filettatura interna
Viene aggiunto uno smusso C0.2~C0.5 all'ingresso dell'estremità femmina per guidare il supporto esagonale maschio-femmina senza intoppi e prevenire danni alla filettatura dovuti al disallineamento.
Marcatura della faccia finale
I codici dei materiali (ad esempio "Br" per ottone, "SS" per acciaio inossidabile) o le specifiche delle dimensioni possono essere stampati sulle facce terminali esagonali per una facile identificazione in sito-e la prevenzione degli errori.
Vantaggi materiali|Chiara divisione del lavoro tra metalli e plastica
Ottone (H59/H62)
Il materiale più classico per le viti per staffe esagonali. L'ottone ha una buona conduttività, resistenza alla corrosione e lavorabilità. Può essere nichelato-o stagnato-placcato per migliorare ulteriormente la resistenza agli agenti atmosferici e la saldabilità. Ampiamente utilizzato in alimentatori, amplificatori e apparecchiature di controllo industriale dove è richiesta una messa a terra conduttiva.
01
Acciaio-automatico (12L14/1215)
Maggiore resistenza dell'ottone, costo inferiore, adatto per strutture di supporto che sopportano carichi meccanici pesanti. Le superfici placcate in zinco- o nichel-forniscono una buona prevenzione della ruggine e sono adatte per ambienti non-corrosivi all'interno del telaio.
02
Acciaio inossidabile (SUS303/SUS304)
Utilizzato in apparecchiature esterne, umide, chimiche o mediche. L'acciaio inossidabile ha un'elevata resistenza e una forte resistenza alla corrosione e può essere utilizzato a lungo senza placcatura aggiuntiva. Per applicazioni speciali che richiedono proprietà non-magnetiche (come apparecchiature per risonanza magnetica), è possibile selezionare l'acciaio inossidabile non-magnetico.
03
Leghe di alluminio (6061/6063)
La scelta preferita per applicazioni leggere, adatte per il settore aerospaziale, dispositivi portatili o applicazioni-sensibili al peso. Le superfici in lega di alluminio possono essere anodizzate per ottenere diversi colori e strati isolanti.
04
contattaci
Non forniamo solo prodotti standardizzatiDistanziatore esagonale di grado elettricoprodotti, ma offrono anche supporto tecnico integrato, dalla selezione dei materiali e dall'ottimizzazione strutturale alla produzione di massa, su misura per la struttura dell'attrezzatura del cliente, il metodo di assemblaggio e le condizioni del progetto. Ciò aiuta i clienti a ottenere un’implementazione della produzione di massa più stabile ed efficiente.
