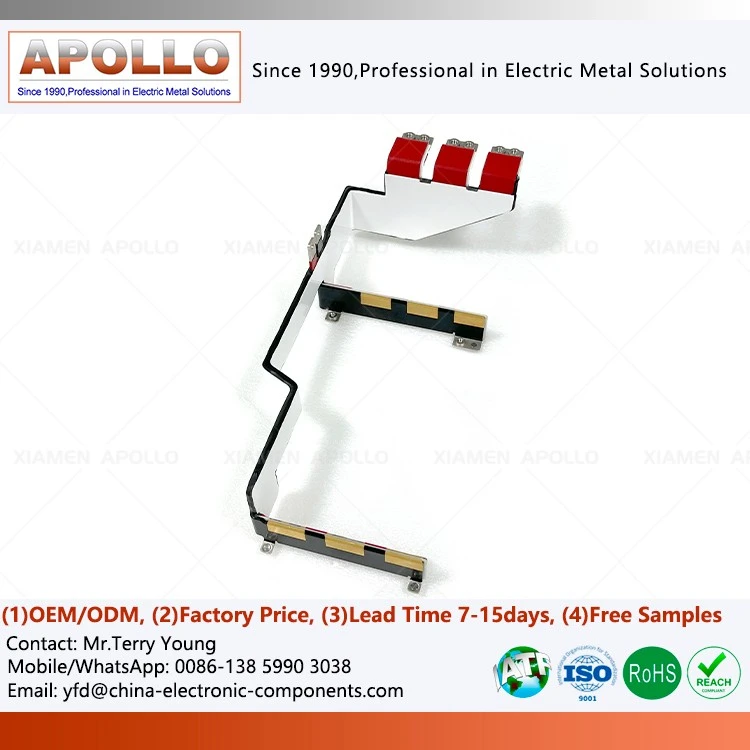

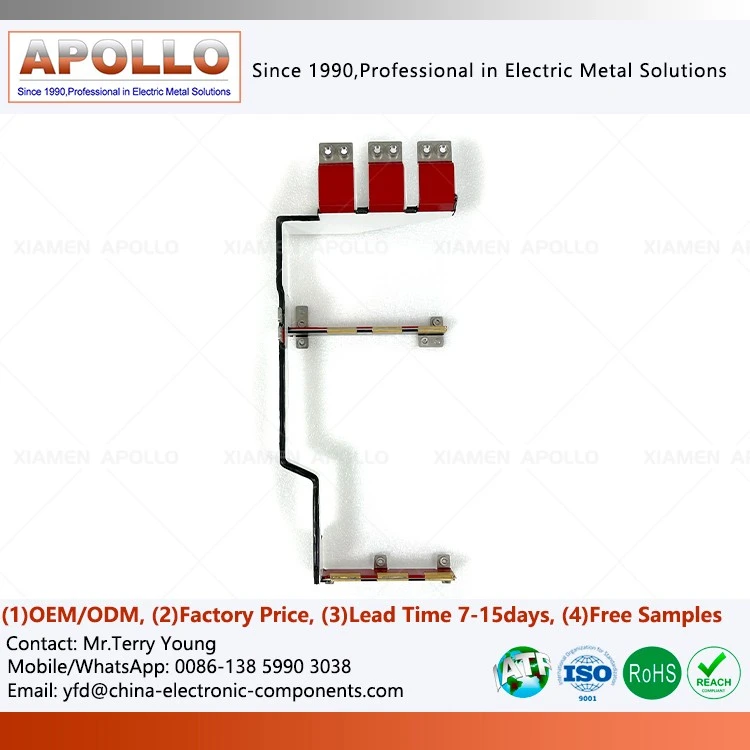

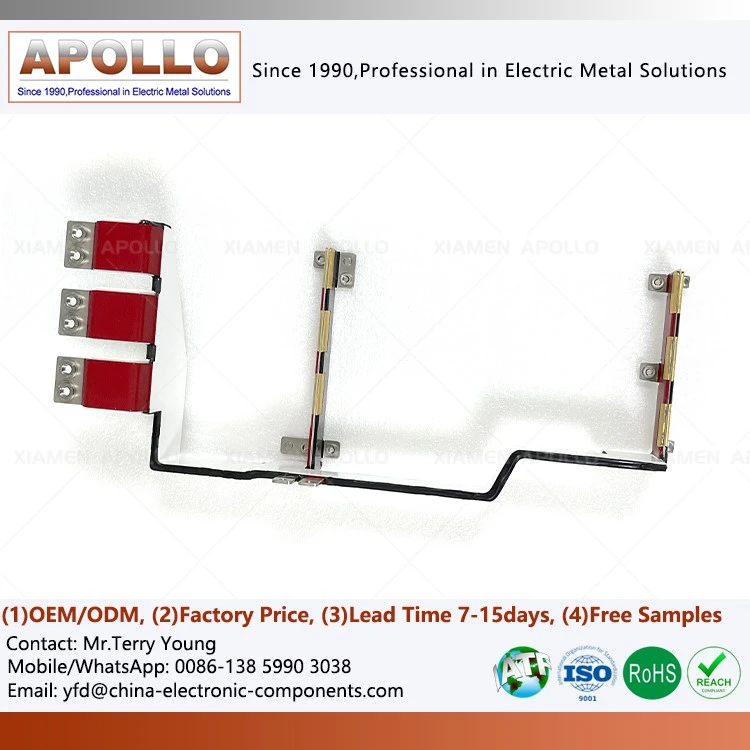

Barre di potenza laminate
Descrizione dei prodotti
Le barre di alimentazione laminate sono componenti conduttivi compositi multi-strato progettati specificatamente per gruppi di continuità UPS, server e sistemi di distribuzione dell'alimentazione ad alta-potenza nei data center. Sono formati da strati alternati di conduttori in rame di elevata-purezza e materiali isolanti ad alte-prestazioni, quindi modellati integralmente sotto pressatura a caldo sotto vuoto, creando un canale di trasmissione di potenza compatto-a bassa-induttanza, ad alta-trasporto di corrente-. Essendo il "centro nevralgico" dei moderni sistemi elettronici di potenza, sostituisce completamente i cavi tradizionali e le sbarre collettrici a strato singolo-, ottenendo un'efficiente distribuzione dell'alimentazione, soppressione del rumore e gestione termica ottimizzata in uno spazio limitato, fornendo un'affidabilità di alimentazione superiore al 99,999% per apparecchiature critiche.
Perché gli acquirenti professionali scelgono le nostre barrette energetiche laminate?
Induttanza parassita ultra-bassa: l'impilamento parallelo di strati positivi e negativi controlla l'induttanza del loop al di sotto di 5 nH, sopprimendo i picchi di tensione e proteggendo i dispositivi di alimentazione come gli IGBT.
Capacità di trasporto di corrente ultra-elevata: la trasmissione parallela di conduttori in rame multi-strato aumenta la capacità di trasporto di corrente di oltre il 40%, riducendo al contempo il volume del 50% a parità di potenza.
Vantaggi dei materiali: selezione scientificamente proporzionata di materie prime di alta qualità
Selezione del conduttore
Utilizziamo rame elettrolitico C1100 ad alta-purezza (contenuto di rame maggiore o uguale al 99,9%) per garantire una conduttività IACS superiore al 100%, riducendo l'aumento di temperatura.
Mezzo di isolamento
Utilizziamo pellicole isolanti PET, PI (poliimmide) o Nomex importate, che possiedono un'eccellente resistenza al calore (Classe B/F/H) e una tensione di penetrazione estremamente elevata.
Sistema adesivo
Utilizziamo adesivi strutturali auto-sviluppati o di marchi leader a livello internazionale per garantire l'assenza di delaminazione o formazione di bolle durante il funzionamento prolungato ad alta-temperatura per l'applicazione SIC con sbarre collettrici laminate.
Caratteristiche tecniche: Stabilità elettromagnetica e termica in condizioni estreme
| Livello Nahen-induttanza parassita estremamente bassa | Questo è il vantaggio tecnologico fondamentale della sbarra collettrice con carta isolante in PET. La bassa induttanza riduce direttamente il superamento della tensione durante lo spegnimento dell'IGBT-, consentendo l'uso di dispositivi di alimentazione con valori di tensione di resistenza inferiori, riducendo significativamente i costi di produzione dell'UPS e le perdite di commutazione. |
| Eccellenti caratteristiche di condivisione dinamica della corrente | Le piastre parallele multi-di ampia- area forniscono numerosi microcanali di corrente paralleli, eliminando naturalmente la distribuzione irregolare della corrente causata dall'effetto pelle e dall'effetto di prossimità, garantendo il bilanciamento della corrente tra più chip IGBT paralleli e migliorando la capacità di uscita complessiva del sistema. |
| Isolamento rinforzato e soppressione delle scariche parziali | Grazie alla pressatura ad alta tensione-senza bolle-e al trattamento isolante dei bordi completamente chiuso, non rimangono spazi d'aria all'interno della barra collettrice laminata per azionamento a frequenza variabile, eliminando sostanzialmente i fenomeni di scarica parziale sotto forti campi elettrici e garantendo la durata dell'isolamento dell'UPS in caso di tensione del bus CC elevata-a lungo termine. |
Funzioni principali: più che semplice conduttività
Soppressione del rumore di commutazione
Negli inverter UPS, la barra collettrice laminata per i backplane di distribuzione dell'alimentazione sopprime efficacemente i picchi di tensione generati dalla commutazione dei moduli di alimentazione, prolungando la durata dei dispositivi a semiconduttore.
Distribuzione uniforme del calore
La struttura planare aumenta l'area di dissipazione del calore, con conseguente dissipazione del calore più rapida e uniforme rispetto ai cavi in bundle.
Integrazione modulare
Le sbarre collettrici dell'unità di distribuzione dell'alimentazione possono fungere da piastra di base o telaio di supporto di un armadio, integrando direttamente componenti come condensatori, diodi e IGBT.
contattaci
Possiamo fornireSbarra laminata della metropolitanasupporto tecnico, dalla progettazione della struttura del conduttore e dall'ottimizzazione dell'isolamento all'implementazione della produzione di massa, in base all'architettura del sistema UPS del cliente, alla soluzione di alimentazione del server e ai requisiti di spazio di installazione, per aiutare il progetto a ottenere una soluzione di connessione elettrica più stabile ed efficiente.
