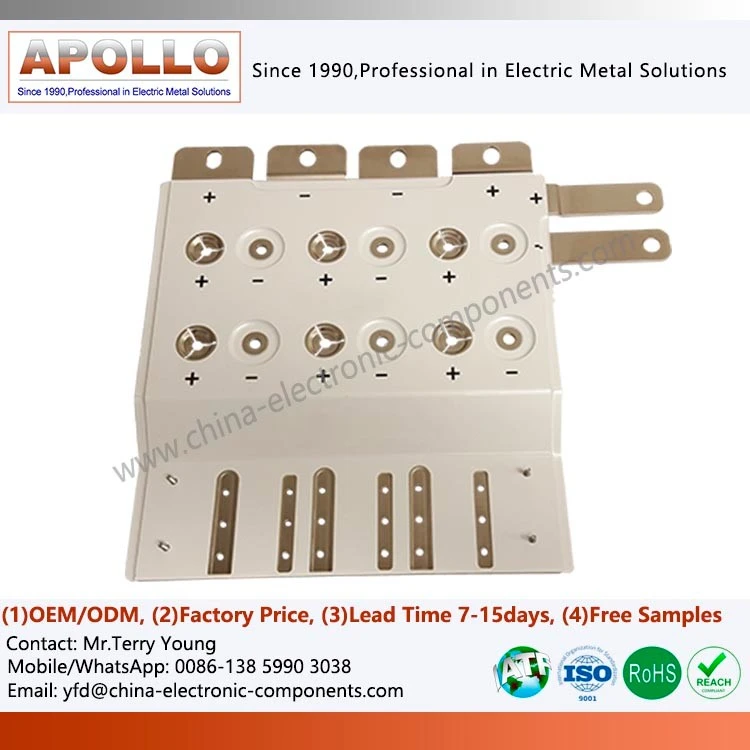

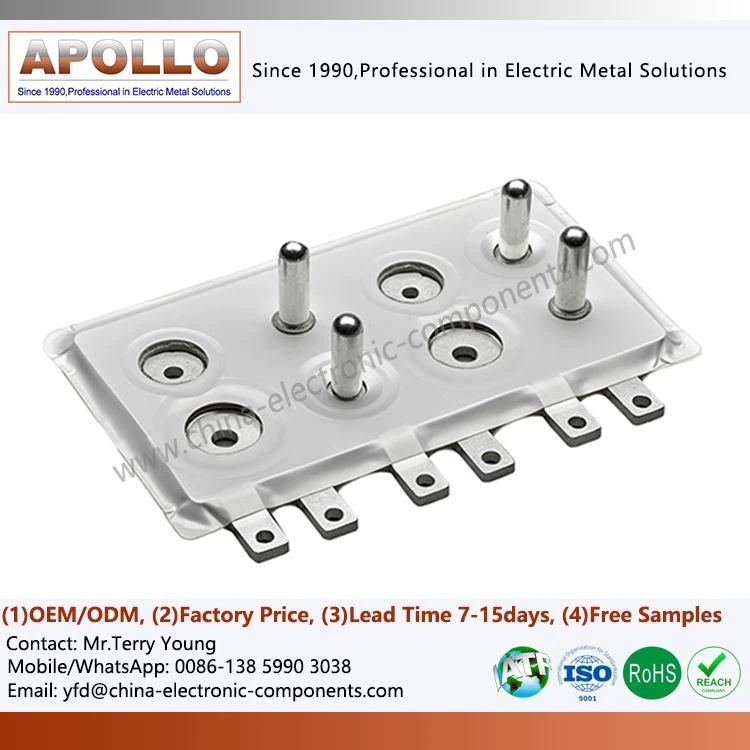

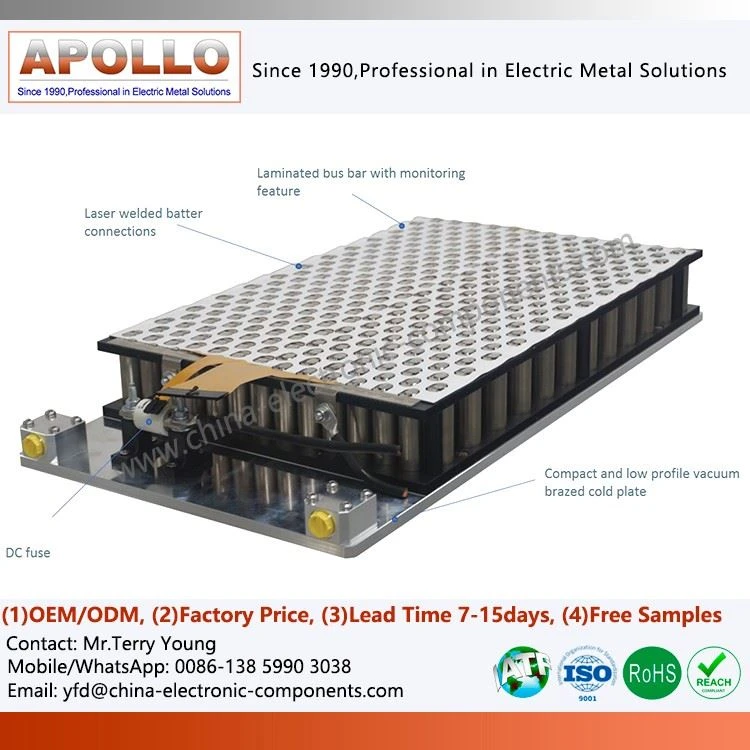

Barra collettrice laminata per alimentazione CC IGBT compatta
Descrizione dei prodotti
La barra collettrice laminata per sistemi di alimentazione CC IGBT compatti in genere deve completare operazioni di commutazione ad alta-frequenza in tempi estremamente brevi. Poiché la potenza nominale dei moduli IGBT continua ad aumentare, all'interno del sistema vengono generati correnti transitorie più elevate e ambienti elettromagnetici più complessi.
I metodi tradizionali di connessione via cavo tendono a:
Induttanza parassita eccessiva
Picchi di tensione significativi
Aumento delle interferenze EMI
Distribuzione del calore non uniforme
Richiesta di spazio di assemblaggio di grandi dimensioni

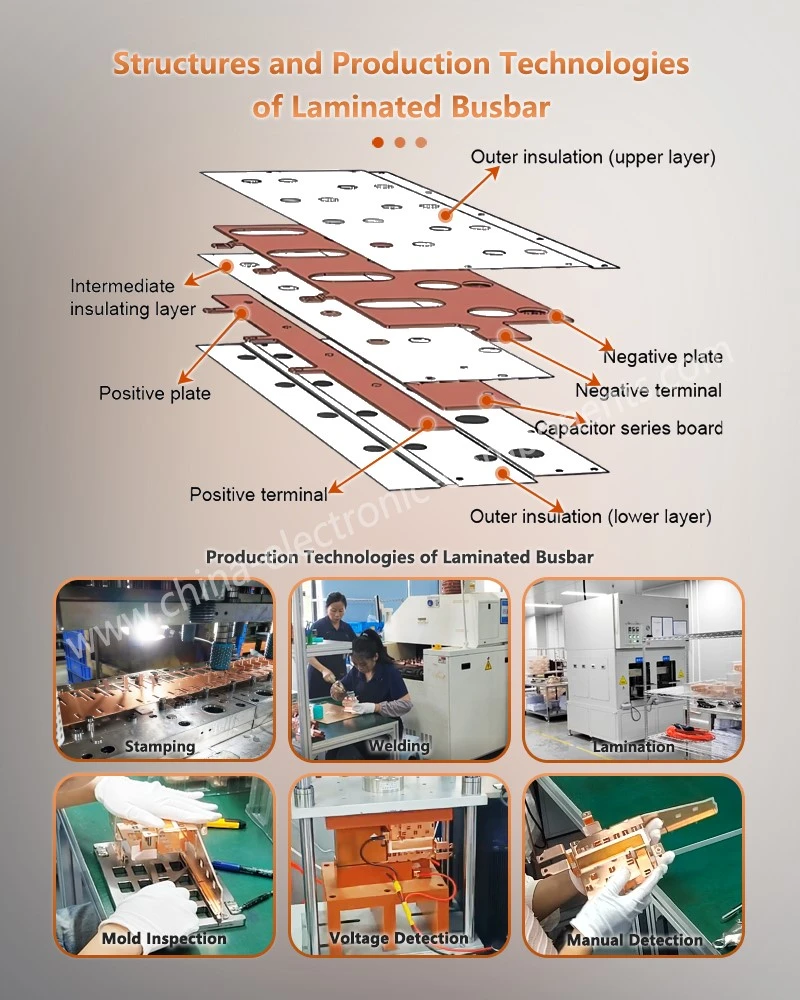

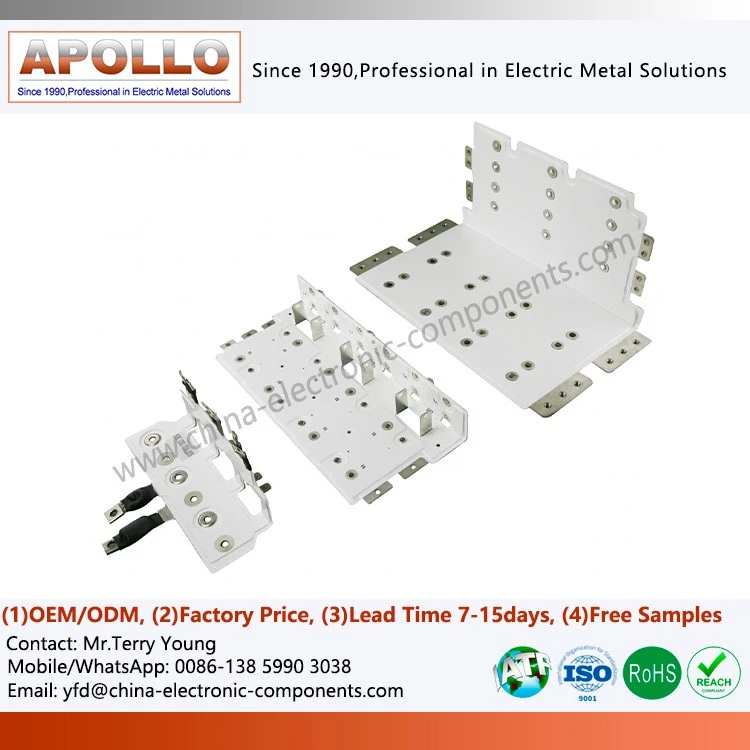

Le sbarre collettrici laminate, che utilizzano un conduttore multi-strato e una struttura strettamente legata con uno strato isolante, riducono significativamente l'area del circuito di corrente, sopprimendo efficacemente l'induttanza parassita e fornendo un percorso conduttivo più stabile per gli alimentatori UPS e i sistemi di alimentazione dei server.
Per i moderni data center, le sbarre laminate non sono più solo conduttori, ma un componente cruciale della progettazione di sistemi elettronici di potenza.
Vantaggi dell'applicazione e proposta di valore fondamentale per gli utenti finali
Miglioramento dell'efficienza e della stabilità del sistema
La riduzione dell'induttanza parassita riduce direttamente il carico di assorbimento di tensione sui transistor di commutazione IGBT, consentendo al sistema di utilizzare circuiti a commutazione morbida-con perdite di conduzione inferiori e design più semplici, migliorando l'efficienza complessiva di conversione della potenza (ad esempio, contribuendo a raggiungere lo standard 80 PLUS Titanium).
Errore di assemblaggio pari a zero
Il cablaggio tradizionale a bassa-tensione, alta-corrente e multi-cavo è soggetto a collegamenti errati e omissioni durante-l'assemblaggio in loco o la manutenzione nel data center. La barra collettrice laminata modulare utilizza un esclusivo design a prova di errore di allineamento meccanico-, rendendo il processo di assemblaggio un'operazione standardizzata e migliorando significativamente la produzione della linea di produzione.
Miglioramento rivoluzionario nella dissipazione del calore
Il tradizionale avvolgimento dei cavi spesso forma trappole di calore localizzate, mentre la barra collettrice laminata piatta, fissata alla parete laterale o al fondo del telaio, agisce come un dissipatore di calore naturale, contribuendo a dissipare il calore interno e riducendo indirettamente il consumo energetico delle ventole di condizionamento dell'aria del data center.
Caratteristiche Tecniche e Funzioni Principali: Il potere invisibile che ridisegna i confini del sistema
| Sentinella di filtraggio della tensione di ondulazione ad alta-frequenza | L'ampia area di sovrapposizione degli strati forma naturalmente un condensatore a piastre parallele- a bassa ESR (resistenza in serie equivalente) e ESL (induttanza in serie equivalente). Funziona come un pre-filtro, assorbendo i picchi di tensione du/dt ad alta-frequenza generati dall'IGBT nelle vicinanze, riducendo notevolmente la pressione di filtraggio sui successivi condensatori CC. |
| Parete portante elettrodinamica a cortocircuito-transitorio | Quando si verifica un cortocircuito estremo nel sistema, decine di kiloampere di corrente fluiscono istantaneamente, generando una terrificante forza di repulsione magnetica tra le piastre positiva e negativa. Il legame interstrato ad alta resistenza- e l'incapsulamento con rivettatura/saldatura circostante dell'applicazione SIC per sbarre collettrici laminate bloccano saldamente gli elettrodi positivo e negativo, resistendo allo strappo elettromagnetico come una parete portante, facendo guadagnare millisecondi preziosi per il funzionamento dell'interruttore. |
| Cavità di soppressione di modalità-comune per le interferenze elettromagnetiche (EMI) | L'area del circuito estremamente bassa elimina la radiazione di modo-differenziale, mentre l'ampia-gabbia di Faraday formata da un impilamento compatto scherma efficacemente le interferenze di modo-comune irradiate nello spazio dai dispositivi di alimentazione, proteggendo la sensibile scheda di controllo dell'azionamento dalle interferenze elettromagnetiche. |
| Substrato di diffusione del calore per la dissipazione del calore del sistema | Le spesse sbarre collettrici con carta isolante in PET non sono solo portatori di corrente ma anche ottimi diffusori di calore. Possono diffondere rapidamente l'elevato flusso di calore localizzato dell'IGBT lungo un piano bi-dimensionale e condurlo al dissipatore di calore circostante o alla piastra raffreddata ad acqua-, ottimizzando la gestione termica complessiva. |
Vantaggi materiali: focalizzazione sulla compatibilità, non solo sui parametri
Rame:Rame elettrolitico C11000 (purezza maggiore o uguale al 99,9%, conduttività maggiore o uguale al 101% IACS). Per gli alimentatori per server-sensibili al peso, è possibile utilizzare la lega di alluminio 6061-T6 (conduttività circa 55% IACS), con placcatura in nichel/argento sulle superfici di contatto.
Matrice di selezione del materiale isolante:
Componenti interni UPS standard (inferiore o uguale a 600 V, temperatura operativa inferiore o uguale a 85 gradi):Tessuto di vetro epossidico FR4, UL94 V-0, CTI maggiore o uguale a 600;
Alimentatore per server-ad alta densità (1.000 V, compatto, senza condotto):Film in poliimmide (PI), resistente a temperature fino a 155 gradi, lo spessore di soli 0,125 mm è sufficiente per un isolamento rinforzato;
Alta-tensione HVDC (1500 V, armadio per esterni):Doppio-strato PI + silicone per invasatura dei bordi, resistente all'umidità-e alla nebbia salina.
Sistema di tenuta: tutti gli spazi tra gli strati esposti dopo la laminazione sono sigillati con resina epossidica certificata UL-. Ciò risolve il problema comune nel settore del "degrado dell'isolamento dopo che le sbarre laminate per auto elettriche si sono umide".
Contattaci
Che si tratti di aggiornamenti del sistema UPS, ottimizzazioni dei moduli IGBT o sviluppo di alimentatori per server ad alta-potenza, il nostro team di tecnici può fornireBusbar laminato personalizzato per IGBTsupporto di progettazione e produzione in base al percorso attuale, allo spazio di installazione e all'architettura del sistema, aiutando i progetti a completare la verifica e a raggiungere più rapidamente una produzione di massa stabile.
